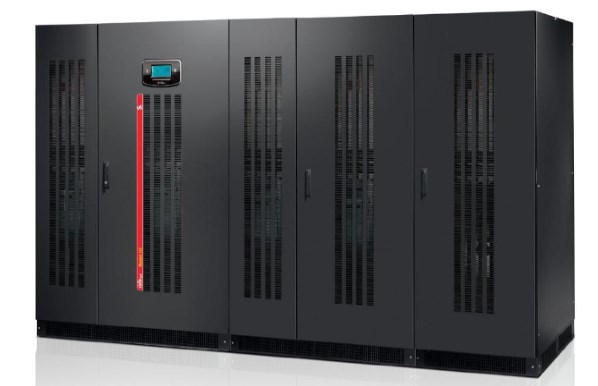

Master HE 系列適用 100到800 kVA 得益于全IGBT和數字信號處理（ DSP ）的在線雙變換技術， Master HE系列可確保為IT或工業的 任何類型負載，尤其是關鍵任務應用 的負載提供最大保護的高質量電源， 包括數據中心、央備中心、電信室、工業操控和安全應用程序。

與傳統UPS相比，輸出功率因數為 1.可提供更多的有功功率（相對傳統 UPSPF0.8,提高+25% ）o額定功率 在操作溫度范圍10-40° C內不會降低。此外，相比較市面上最好的無變 壓器UPS,控制電路和專門設計保證在線雙變換效率高達95.5%。

最大節省成本：

Master HE系列的性能和出色的效率 使其從安裝到日常運行都有利于降 低TCO,由于減小了體積和重量， UPS和空調系統的功耗以及安裝空 間的成本都得以降低。得益于其能 監測市電輸入質量，并根據當前波 動選擇最佳工作模式（智能模式） 或循環冗余（并機節能模式：UPS 根據負載需求即時調整可用功率， 自動將剩余功率切入后備模式）， Master HE也可高效地為少量負載供 電，從而降低運行成本。

完全電氣隔離：

Master HE UPS機柜內的輸出隔離變 壓器（逆變器輸出），將負載與電池 電氣隔離并提高了系統配置的功能 性，能夠：

1. 將關鍵負載與蓄電池完全隔離；

2. 兩路真正獨立的電源（主輸入和旁 路），可以連接兩路不同的電源 （具有不同的中線）。特別適用于 并聯系統，保證兩路電源的選擇 性，改善并保證整個系統的可靠性；

3. 在UPS的整流部分不接中性線，這種 方法特別有利于抑制通過中性導線 傳來的干擾；

4. 對輸出性能無影響或當供應一些特定的負載時，減少對逆變器功率器件的沖擊；另外逆變器變壓器能減少三次諧波的干擾沖擊，當供應工業負載或不平衡負載時，抑制能量對逆變器的反饋；

5. 高逆變器短路電流保護線路以保護發生在負載側相與中性線故障（高達三倍額定電流）；

6. 輸出變壓器裝在柜內，減少了占地面積，節約空間。

輸入零沖擊：

Master HE系列的IGBT整流器增強了輸 入零沖擊的特性優勢。解決了在發電機供電有功率限制或因負載產生諧波 電流導致不兼容系統的安裝問題。無論是市電還是發電機，Master HE系列 UPS都對輸入是零沖擊。

1. 輸入電流畸變 < 3%；

2. 輸入功率因數0.99；

   軟啟動功能保證整流器逐步啟動；

3. 延遲啟動功能，如果系統中有幾臺 UPS,當市電恢復時，整流器會逐次重啟。

通過以下特點節省了安裝成本：

1. 較小的電氣架構；

2. 較小的電路保護設備；

3. 所需電線較少；

4. Master HE還有濾波和功率因數修正的作用，防止負載產生的諧波和無功功率反饋到上游電源。

靈活性：

1. Master HE適合各種應用，從IT行業到苛刻的工業環境。

2. 豐富的選配件，可保證各種復雜配置 和系統架構中最關鍵負載電源的最大可用性：可對已運行的并機系統進行擴展（功率或冗余），而無需關閉 UPS,維持設備供電。

3. 同步控制器（UGS ）和電源系統并接裝置（PSJ ）還確保了并機系統下游 供電的冗余，即可在下游中某一個設備故障時，建立一個選擇性系統以保證下游設備的供電。

電池管理系統：最大電池保護

Master HE系列UPS包括一系列性能設計來延長電池壽命和減少使用量，比如不同的充電方法，深度放電保護，限流和參考電池所在房間的溫度的電壓補償。得益于升降壓變換器，在保證對蓄電池的充放電同時，極大地抑制了紋波電流。由于蓄電池不再直接連接于直流母線，可免受直流紋波干擾，從而延長了蓄電池的使用壽命。

主要特點：

1. 高效率（高達99.4%）；

2. 結構緊湊：250KVA 的Master HE UPS僅占地0.85 m2；

3. 重量減少；

4. 負載側與直流側的電子和電氣雙重隔離保護。

得益于靈活的配置，多樣化的配件及選件，使得Master HE系列應用范圍極廣，適合任意類型負載，如刀片服務器等容性負載。高達8臺的分布式或集中式并機配置，可組成N+1冗余或功率并聯以及MasterMPS系列可提供的各種配置，保證關鍵應用的供電可靠 性和可用性。

為智能電網而準備：

為智能電網而備，Master HE可以在實 現能量儲存的同時保證極高效率。它可以根據電網狀態自主選擇最有效的 運行方式。Master HE UPS還可以通過智能電網通訊網絡與能量管理進行電子對。

高級管理：

Master HE系列UPS的前面板上安裝了 一個圖像顯示器，可以提供不同語言的 UPS的信息，測量值，持續狀態和報警， 包括電壓/電流的波形，用于測量IT負載和計算使用效率PUE倍率的kWh讀數。
